Устройство патрона

Патрон - это единица боеприпаса для стрелкового оружия, представляющая собой полностью собранную конструкцию, состоящую из капсюля, пули (снаряда), метательного заряда (пороха) и гильзы, объединяющей все компоненты. Правильное понимание устройства патрона и его характеристик критически важно для стрелков, охотников и специалистов по безопасности.

Что такое патрон и как он работает

Патрон (также называемый «единицей боеприпаса» или «раундом») представляет собой полностью собранную единицу огнестрельного боеприпаса. Все компоненты работают вместе, чтобы выпустить снаряд на высокой скорости через ствол оружия под действием расширяющихся газов, образующихся при сгорании пороха.

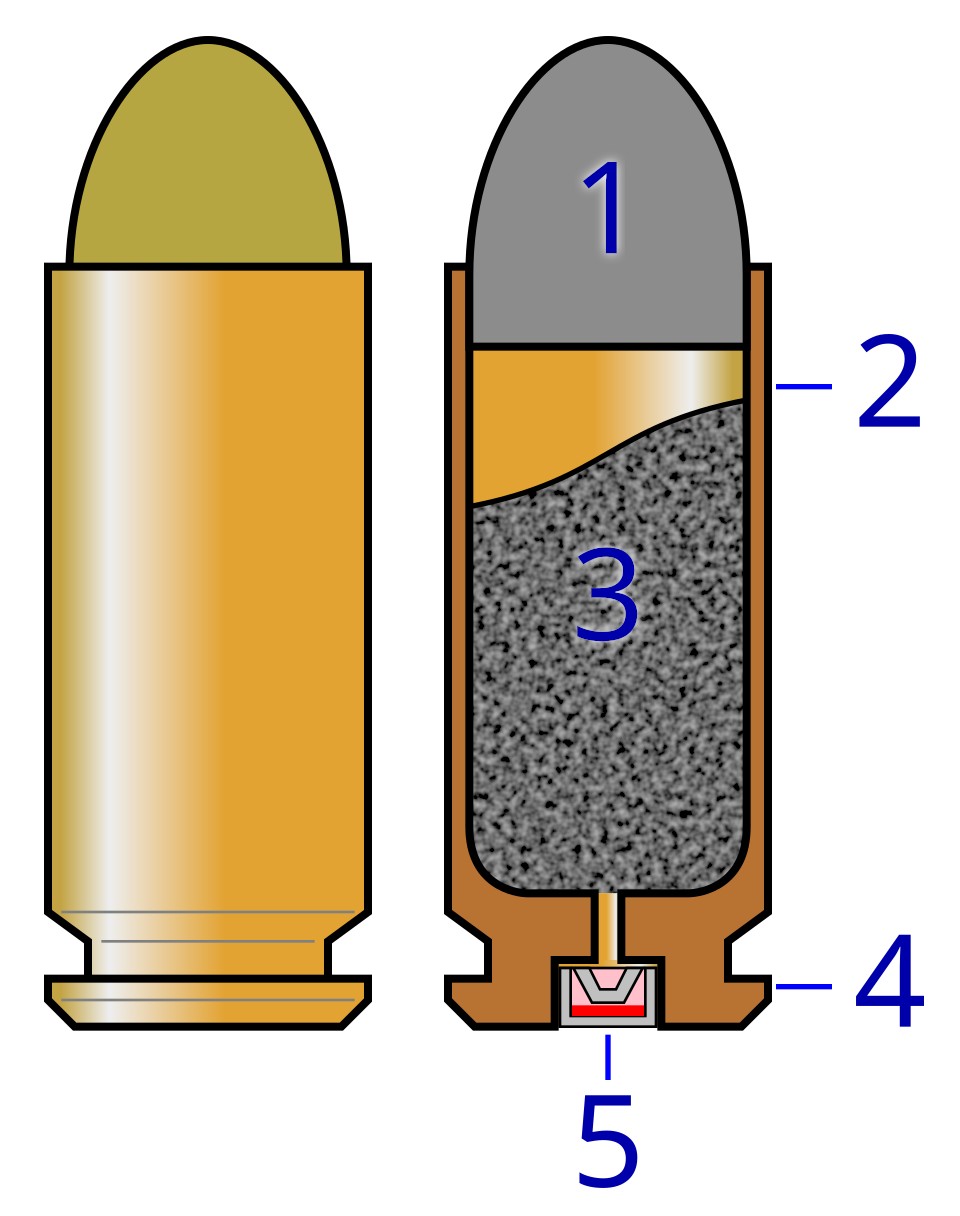

Современный патрон состоит из следующих элементов: 1. Пуля, как снаряд; 2. Гильза - корпус патрона; 3. Порох или другое вещество; 4. Фланец или донце гильзы; 5.Капсюль, воспламеняющий порох

Принцип действия патрона основан на преобразовании химической энергии пороха в кинетическую энергию снаряда. При нажатии на спуск ударник бьёт по капсюлю, который воспламеняет пороховой заряд. Быстрое сгорание пороха создаёт высокое давление газов, выталкивающее пулю из гильзы и направляющее её по стволу.

Понимание основных принципов работы патронов и их отдельных компонентов жизненно важно для любого стрелка. Правильные знания помогают достигать лучших результатов в стрельбе, обеспечивать безопасность и выбирать оптимальные боеприпасы для конкретных задач.

Четыре основных компонента патрона

Современный унитарный патрон состоит из четырёх основных компонентов:

Капсюль (Primer)

Капсюль - это взрывчатое вещество, которое воспламеняет пороховой заряд. При нажатии на спуск ударник бьёт по капсюлю, создавая искру, которая воспламеняет порох. Без воспламенения капсюля выстрела не произойдёт - произойдёт осечка.

Гильза (Casing)

Гильза, обычно изготавливаемая из латуни или мягкой стали, удерживает все компоненты вместе. Она служит контейнером для пороха, креплением для пули и носителем капсюля. После выстрела гильза извлекается из патронника и выбрасывается из оружия.

Метательный заряд (Propellant)

Метательный заряд, также известный как порох, воспламеняется капсюлем и создаёт газы и энергию, необходимые для выталкивания пули из ствола. Современный бездымный порох производит в шесть раз больше газов и давления по сравнению с чёрным порохом.

Снаряд (Projectile)

Снаряд, или пуля, покидает оружие и движется по воздуху, нанося физическое поражение цели. Пули бывают различных форм, размеров и весов, каждая из которых предназначена для достижения определённых результатов при полёте и попадании в цель.

Типы капсюлей: центральный и кольцевой бой

Капсюль отвечает за создание искры, воспламеняющей пороховой заряд. При достаточном ударе капсюль химически реагирует, выделяя тепло, которое воспламеняет основной пороховой заряд и производит выстрел.

Центральный бой (Centerfire)

В патронах центрального боя капсюль расположен в центре донца гильзы. Это наиболее распространённый тип современных патронов для винтовок, пистолетов и дробовиков. Существует два основных типа капсюлей центрального боя:

• Капсюль Бердана - имеет два воспламенительных отверстия, капсюль не имеет собственного анода
• Капсюль Боксера - имеет одно центральное отверстие, капсюль содержит собственный анод, что облегчает перезарядку

Кольцевой бой (Rimfire)

В патронах кольцевого боя воспламеняющий состав размещён внутри полой закраины гильзы. При выстреле ударник сминает закраину, воспламеняя состав. Такие патроны дешевле в производстве, но не подлежат перезарядке. Наиболее известный пример - патрон .22 LR.

Гильза патрона: материалы и конструкция

Гильза патрона, часто называемая «латунью», является контейнером, удерживающим все компоненты патрона вместе. Они чаще всего изготавливаются из латуни или мягкой стали, в некоторых случаях даже из алюминия.

Латунные гильзы

Латунь - предпочтительный материал для высококачественных гильз, особенно используемых в прецизионной стрельбе. Это расширяющийся материал, обеспечивающий газонепроницаемое уплотнение в патроннике, который быстро растягивается и сжимается, позволяя извлекать гильзу сразу после выстрела. Латунь достаточно мягкая, чтобы продлить срок службы ствола, уменьшая эрозию по сравнению с другими материалами.

Стальные и биметаллические гильзы

Стальные гильзы дешевле в производстве, но почти на 50% твёрже латунных, что увеличивает эрозию патронника. Стальные гильзы иногда покрывают лаком для предотвращения ржавчины. Хотя они кажутся более экономичными в краткосрочной перспективе, стальные гильзы следует избегать при использовании в высококачественных системах оружия с жёсткими допусками.

Конструкция гильзы

Существует два основных типа формы гильз:

• Цилиндрические (прямоугольные) - чаще встречаются в пистолетах и револьверах
• Конические (бутылочные) - наиболее распространены в винтовках и пулемётах

Типы закраин гильзы

На основании гильзы находится закраина, которая обеспечивает выступ для экстрактора и во многих случаях служит для фиксации патрона в патроннике:

• С закраиной (Rimmed) - закраина больше диаметра основания, используется для фиксации в патроннике (пример: 7.62×54mmR)
• Без закраины (Rimless) - закраина того же диаметра, что и основание, с канавкой для экстрактора. Обеспечивает плавную подачу из магазина

Метательный заряд: виды пороха

Современный порох, используемый в большинстве патронов, известен как бездымный порох. Он производит незначительное количество дыма по сравнению с чёрным порохом, хотя и не полностью свободен от дыма. Продукты сгорания в основном газообразные и производят очень мало дыма при выстреле из стрелкового оружия.

Формы бездымного пороха

Сферический порох (Ball Powder) - также известный как шариковый порох, эта форма быстрее и проще в производстве, что снижает общую стоимость. Обычно прокатывается или слегка сплющивается для изменения формы, улучшая плотность заряжания и воспламеняемость. Лучше всего подаётся через дозатор пороха, позволяя более точно заряжать при ручном снаряжении.

Пластинчатый порох (Flake Powder) - в виде плоских круглых хлопьев или дисков, этот порох чаще всего используется в низкоэнергетических пистолетных и дробовиковых калибрах. Порох производит нестабильные заряды при подаче через дозатор, но благодаря очень высокому уровню нитроглицерина обладает превосходными характеристиками при низких температурах.

Трубчатый порох (Tubular Powder) - также известный как экструдированный или стержневой порох, имеет форму небольших цилиндров и наиболее популярен в винтовочных патронах. При подаче через дозатор трудно получить стабильные измерения, поэтому его лучше взвешивать вручную. Большинство стержневых порохов горят при высокой температуре, что может увеличить износ ствола, но обеспечивает высочайший уровень стабильности выстрела и точности.

Пули и снаряды: классификация и назначение

Пуля (снаряд) - это часть патрона, которая покидает оружие и движется по воздуху, нанося физическое поражение цели. Пули бывают различных форм, размеров и весов, каждая из которых специально разработана для достижения собственных результатов во время полёта и при попадании в цель.

Вес снаряда

При указании массы или веса снаряда используется единица измерения «гран». Один гран - очень маленькая единица измерения: 437.5 гран равны одной унции, или 15.43 гран равны одному грамму. Чем тяжелее снаряд в своей категории калибра, тем большей останавливающей силой он обычно обладает. Более тяжёлые пули также летят дальше и, как правило, способны лететь точнее по заранее определённой траектории.

Форма снаряда

Плоская основа (Flat Base) - такие пули имеют ряд преимуществ при стрельбе по целям на близких дистанциях. Конструкция плоской основы по своей природе более точна и часто предпочитается стрелками на коротких дистанциях. Более короткий профиль плоской основы также легче стабилизируется в винтовках с медленным шагом нарезов. При попадании плоская основа испытывает меньшее разделение оболочки и сердечника, обеспечивая более глубокое проникновение с максимальным удержанием веса.

Лодочкообразная основа (Boat Tail) - контур пули с лодочкообразной основой напоминает форму лодки, с тонким носом и конусообразным основанием. Конструкция обеспечивает более плоскую траекторию, сохраняет больше энергии и лучше преодолевает ветер по сравнению с плоской основой. Более высокий баллистический коэффициент и превосходная аэродинамическая форма улучшают сопротивление ветру и уменьшают сопротивление.

Пули с очень низким сопротивлением (VLD) - имеют ультраобтекаемую лодочкообразную конструкцию, которая обычно жертвует удержанием пули при попадании ради превосходного баллистического коэффициента, очень плоской траектории и отличной способности преодолевать ветер.

Категории пуль

Оболочечные пули (Ball Ammunition) - имеют твёрдую внешнюю поверхность, чаще всего из меди со свинцовым сердечником. Предназначены для максимальной точности и проникновения на различных дистанциях, обеспечивают самое глубокое проникновение в цель.

Экспансивные пули (Expanding Ammunition) - включают мягкосвинцовые и экспансивные пули, предназначенные для расширения при попадании, увеличивая диаметр и тем самым передавая гораздо больше энергии в цель. Также иногда называются охотничьими пулями или боеприпасами для самообороны.

Фрагментирующиеся пули (Frangible Ammunition) - менее распространены, чем оболочечные и экспансивные, часто изготавливаются из спрессованного медного порошка. Пули предназначены для разрушения или распада при попадании на твёрдую поверхность, что исключает возможность сквозного пробития.

Обозначения и размеры патронов

Обозначения патронов могут показаться запутанными для новичков. Изучая систему обозначений, можно понять, как определяются размеры патрона и пули.

Пули измеряются по диаметру, а не по длине, так как длина пули варьируется среди различных марок и типов. Например, пуля калибра .30 имеет диаметр 7.62 мм, что эквивалентно 0.30 дюйма, отсюда и название .30 калибр.

Гильза измеряется по длине от донца до дульца. Это измерение вместе с диаметром пули даёт нам обозначение патрона, например 7.62×51 мм, где 7.62 мм - диаметр пули, а 51 мм - длина гильзы.

Полная длина патрона (COL - Cartridge Overall Length) варьируется среди различных марок и типов пуль и может быть специально подобрана для конкретной комбинации винтовки и пули при ручном снаряжении.

История развития патронов

Бумажные патроны использовались на протяжении веков, некоторые источники датируют их использование концом XIV - началом XV веков. В 1586 году патрон состоял из заряда пороха и пули в бумажном патроне. Толстая бумага до сих пор известна как «патронная бумага» из-за её использования в этих патронах.

Первый интегрированный патрон был разработан в Париже в 1808 году швейцарским оружейником Жаном Самуэлем Паули в сотрудничестве с французским оружейником Франсуа Прела. Паули создал первые полностью самодостаточные патроны, которые включали медное основание с интегрированным капсюлем из гремучей ртути, круглую пулю и латунную или бумажную гильзу.

Французский оружейник Луи-Николя Флобер изобрёл первый металлический патрон кольцевого боя в 1845 году. Его патрон состоял из капсюля с прикреплённой сверху пулей. Флобер создал так называемые «гостиные ружья» для этого патрона, предназначенные для стрельбы в закрытых тирах в больших домах.

В 1867 году британское военное ведомство приняло металлический центральный патрон Eley-Boxer в винтовках Pattern 1853 Enfield, которые были переделаны в breech-loaders Snider-Enfield. Центральный патрон с цельнотянутыми металлическими гильзами, содержащими собственное средство воспламенения, практически повсеместно используется во всех современных военных и спортивных винтовках и пистолетах.

8-мм патрон Лебеля, разработанный в 1886 году, стал первым патроном с бездымным порохом, созданным и принятым на вооружение любой страной. Это ознаменовало переход от чёрного пороха к современному бездымному пороху на основе нитроцеллюлозы.

Специальные виды боеприпасов

Холостые патроны (Blank)

Холостой патрон - это заряженный патрон, не содержащий пули. Отверстие, где обычно находится пуля, обжато и/или запечатано материалом, который быстро рассеивается после выхода из ствола. Холостые патроны используются в тренировках, киносъёмках и для запуска гранат.

Учебные патроны (Dummy)

Учебные патроны - это инертные версии патронов, используемые для обучения и практики во время военной подготовки. За исключением отсутствия капсюля и пороха, они имеют тот же размер, что и обычные патроны, и подходят в механизм оружия так же, как боевой патрон.

Патроны для змей (Snake Shot)

Патроны для змей (также известные как bird shot, rat shot и dust shot) относятся к пистолетным и винтовочным патронам, заряженным мелкой свинцовой дробью. Используются для стрельбы по змеям, грызунам, птицам и другим вредителям на очень близких дистанциях. Наиболее распространённый патрон для змей - .22 Long Rifle, заряженный дробью №12.

Бесшумные патроны

Бесшумные патроны разработаны для тайных операций. Работают за счёт использования захваченного поршня и снаряда внутри патрона, что минимизирует звук выстрела.

Экологичные патроны

Предназначены для предотвращения загрязнения окружающей среды и в основном являются биоразлагаемыми (за исключением металлов) или полностью разлагаемыми. Также предназначены для использования в старых образцах оружия.

Часто задаваемые вопросы (FAQ)

Заключение

Понимание устройства патрона, его компонентов и характеристик является фундаментальным знанием для любого, кто работает с огнестрельным оружием. От выбора правильного калибра для охоты до понимания различий между типами пороха и пуль - все эти знания способствуют безопасному и эффективному использованию оружия.

Современные технологии производства боеприпасов продолжают развиваться, предлагая стрелкам всё более совершенные решения для различных задач - от спортивной стрельбы до самообороны и охоты. Правильный выбор патронов и понимание их характеристик позволяют достигать оптимальных результатов в любой стрелковой дисциплине.
